MuxCard: ultra-tanka razvojna ploča sa e-ink ekranom veličine kreditne kartice

TL;DR

MuxCard je ultra-tanka razvojna ploča veličine kreditne kartice, sa ESP32-C3 mikrokontrolerom, e-ink ekranom, Wi-Fi i Bluetooth vezom. Namenjena je programerima, studentima, elektronikašima i hobistima koji žele da prave male prenosive elektronske projekte.

• MuxCard je debela oko 1 mm i ima format obične bankovne kartice.
• Koristi ESP32-C3 čip, e-ink ekran, Wi-Fi, Bluetooth i tanku punjivu bateriju.
• Nije zamena za Raspberry Pi, Windows računar ili Linux mini-računar.
• Najviše smisla ima za pametne bedževe, mini informacione ekrane, prototipove i IoT projekte.
• Glavna ograničenja su osetljivost na savijanje, namenski adapter i skromne performanse.

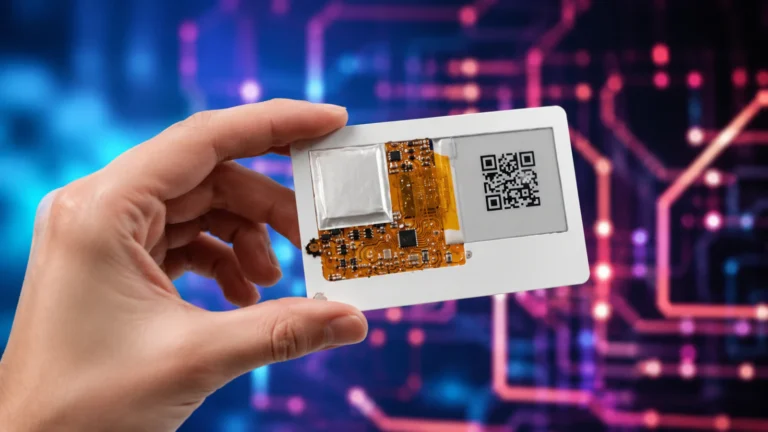

MuxCard je mikrokontrolerska razvojna ploča veličine kreditne kartice, debela svega jedan milimetar, sa ugrađenim e-ink ekranom. Pokreće je ESP32-C3 čip sa Wi-Fi i Bluetooth vezom, a napaja se preko tanke punjive baterije.

U praksi, ovo nije zamena za klasičan računar, niti za Raspberry Pi. MuxCard je pre svega mali, prenosivi sistem namenjen programerima, studentima, elektronikašima i hobistima koji žele da prave pametne bedževe, mini informacione ekrane, eksperimentalne uređaje i slične projekte.

Šta je MuxCard i zašto je zanimljiv?

Kod MuxCarda nije najzanimljivije samo to što je mali. Mnogo zanimljivije je to što u format obične bankovne kartice uspeva da smesti mikrokontroler, ekran, bežičnu vezu i bateriju.

Dimenzije uređaja su 85,6 x 54 milimetra, što odgovara standardnoj veličini kreditne kartice. Debljina od samo 1 mm čini ga posebno neobičnim među razvojnim pločama, jer većina sličnih uređaja zahteva kućište, kablove, konektore ili dodatne module.

Na samoj ploči nalaze se ključne komponente:

• Glavni čip: ESP32-C3 mikrokontroler, 32-bitni RISC-V procesor na 160 MHz.
• Ekran: ultra-tanki e-ink ekran dijagonale 2,13 inča, rezolucije 250 x 122 piksela.
• Memorija: 4 MB fleš memorije i 400 KB SRAM-a.
• Povezivanje: Wi-Fi i Bluetooth 5 LE, sa antenom integrisanom na ploči.
• Napajanje: veoma tanka litijum-polimerska punjiva baterija.

Punjenje i programiranje rešeni su preko skrivenih kontakata na ivici ploče. Kada se kartica postavi u namenski adapter, ti kontakti se koriste kao USB-C veza. To je praktično rešenje za ovako tanak uređaj, ali ujedno znači da adapter postaje deo opreme koji ne bi trebalo izgubiti.

Kako MuxCard radi u praksi?

MuxCard se oslanja na ESP32-C3, čip dobro poznat u svetu DIY elektronike, pametnih senzora i malih IoT uređaja. To znači da se za rad mogu koristiti već poznati alati, kao što su Arduino IDE i MicroPython.

Za početnike je to dobra vest. Ne kreće se od nule, već se oslanja na postojeću ESP32 zajednicu, biblioteke, tutorijale i primere koda. Za studente elektrotehnike, programere koji žele da razumeju hardver ili hobiste koji vole eksperimente, ovo može biti zanimljiv ulaz u svet mikrokontrolera.

Najvažniji deo koncepta je e-ink ekran. Za razliku od LCD ili OLED ekrana, e-ink ne mora stalno da troši energiju da bi prikaz ostao vidljiv. Struja se troši uglavnom kada se sadržaj na ekranu menja. Kada se tekst, QR kod ili grafika jednom prikažu, slika može da ostane vidljiva i bez stalnog napajanja.

Zbog toga ovakav uređaj ima smisla za informacije koje se ne menjaju iz sekunde u sekundu: ime i prezime na bedžu, raspored događaja, QR kod, kratka poruka, status senzora ili vremenska prognoza koja se povremeno osvežava.

Sa donje strane kartice nalaze se kapacitivne trake osetljive na dodir. One mogu da služe kao jednostavni tasteri za promenu prikaza, pokretanje funkcije ili osnovnu kontrolu uređaja bez klasičnih dugmića.

Šta ovo znači za korisnike u Srbiji i regionu?

Za korisnike u Srbiji, MuxCard bi najviše mogao da bude zanimljiv kao alat za učenje i eksperimentisanje. Nije to uređaj koji će prosečan kupac uzeti umesto telefona, tableta ili laptopa. Njegova vrednost je u tome što spaja programiranje, elektroniku i praktičnu primenu u veoma malom formatu.

Studenti tehničkih fakulteta, srednjoškolci iz elektrotehničkih škola, makerspace zajednice, programeri i entuzijasti mogu ga koristiti za male projekte koji izgledaju ozbiljnije od klasičnog spoja žica, breadboard ploče i modula.

Neke moguće primene su:

Pametni bedževi i ID kartice

MuxCard bi mogao da se koristi na konferencijama, IT događajima, radionicama ili u firmama kao personalizovana propusnica. Na ekranu bi mogli da stoje ime posetioca, naziv firme, QR kod za kontakt ili raspored predavanja.

Mini vremenska stanica

Uz Wi-Fi vezu, kartica može da preuzima podatke sa vremenskih servisa i prikazuje temperaturu ili prognozu za Beograd, Novi Sad, Niš, Kragujevac ili drugi grad. Zbog e-ink ekrana, takav prikaz može dugo da stoji bez čestog osvežavanja.

Mali informacioni ekran

Može se koristiti za prikaz statusa pametne kuće, obaveštenja, kratkih poruka, podsetnika ili osnovnih podataka sa senzora. Upravo za takve stvari e-ink ima najviše smisla.

Eksperimentalni bezbednosni projekti

U teoriji, ESP32 platforma može da se koristi i za različite bezbednosne eksperimente, ali primenu MuxCarda kao hardverskog novčanika za kriptovalute ne bi trebalo predstavljati kao gotovu ili preporučenu funkciju bez dodatne provere dokumentacije, bezbednosnog modela i softvera. To je tvrdnja koju treba proveriti pre objave.

Glavne prednosti MuxCarda

Prva prednost je očigledna: prenosivost. Uređaj je toliko tanak da može da stane tamo gde standardne razvojne ploče nemaju šansu. To otvara prostor za projekte koji liče na kartice, bedževe, nalepnice ili male informacione panele.

Druga prednost je mala potrošnja energije. E-ink ekran je dobar izbor za uređaj koji ne mora stalno da osvežava prikaz. Ako se informacije menjaju retko, baterija može da traje znatno duže nego kod uređaja sa klasičnim ekranom.

Treća prednost je poznata softverska osnova. ESP32 je popularna platforma, pa korisnik ne zavisi od potpuno zatvorenog ili egzotičnog sistema. Arduino IDE i MicroPython olakšavaju prve korake, a dostupnost primera na internetu skraćuje vreme potrebno za učenje.

Tu su i Wi-Fi i Bluetooth, što MuxCardu daje mogućnost komunikacije sa telefonom, računarom, lokalnom mrežom ili drugim pametnim uređajima.

Ograničenja koja ne treba zanemariti

MuxCard izgleda zanimljivo, ali nije uređaj bez kompromisa.

Najveći rizik je fizička izdržljivost. Debljina od 1 mm zvuči impresivno, ali takav format ne trpi savijanje. Ako bi se nosio u zadnjem džepu pantalona ili u tesnom novčaniku, lako bi mogao da se ošteti. E-ink ekran i baterija nisu komponente koje vole pritisak.

Drugo ograničenje je namenski adapter. Pošto nema klasičan USB-C port na samom telu uređaja, za punjenje i programiranje potreban je poseban dodatak. To nije veliki problem dok je adapter pri ruci, ali jeste nešto na šta treba računati.

Treće ograničenje su performanse. MuxCard nije računar za surfovanje internetom, gledanje videa ili pokretanje klasičnih aplikacija. To je mikrokontrolerska ploča za specifične zadatke: prikaz teksta, jednostavnu interakciju, povezivanje sa senzorima i povremenu razmenu podataka.

Najčešće zablude

Zabluda: MuxCard je zamena za Raspberry Pi.

Nije. Raspberry Pi je mini-računar koji može da pokreće operativni sistem poput Linuxa. MuxCard koristi mikrokontroler i izvršava namenski kod. To su dva različita sveta.

Zabluda: Na MuxCardu mogu da rade Windows ili Linux.

Ne mogu. ESP32-C3 nema snagu, memoriju ni arhitekturu potrebnu za takve operativne sisteme. Programiranje se obavlja kroz alate namenjene mikrokontrolerima, kao što su Arduino okruženje i MicroPython.

Zabluda: E-ink ekran je brz kao ekran na telefonu.

Nije. E-ink je odličan za statične informacije, ali nije za video, animacije ili brzo pomeranje sadržaja. Promena prikaza može da traje primetno duže nego na LCD ili OLED ekranu.

Šta treba zapamtiti?

MuxCard je zanimljiv primer koliko daleko može da ode miniaturizacija razvojnih ploča. U format kreditne kartice smešteni su mikrokontroler, e-ink ekran, baterija i bežična veza.

Najviše smisla ima za učenje, prototipove, pametne bedževe, male informacione ekrane i projekte u kojima je bitno da uređaj bude tanak, lagan i energetski štedljiv.

Ne treba ga posmatrati kao zamenu za računar, telefon ili Raspberry Pi. Njegova uloga je drugačija: da posluži kao mala, programabilna kartica za konkretne zadatke. Ako se koristi pažljivo i bez izlaganja savijanju, može biti vrlo zanimljiv alat za hobiste, studente i autore malih elektronskih projekata.

Pitanja i odgovori

Šta je MuxCard?

MuxCard je ultra-tanka razvojna ploča sa mikrokontrolerom, veličine kreditne kartice i debljine oko 1 mm. Ima e-ink ekran, Wi-Fi, Bluetooth i sopstvenu bateriju, a namenjena je izradi malih prenosivih elektronskih projekata.

Da li MuxCard može da pokrene Windows ili Linux?

Ne. MuxCard koristi ESP32-C3 mikrokontroler, koji nije namenjen za pokretanje operativnih sistema kao što su Windows ili Linux. Na njemu se izvršava namenski programski kod, najčešće kroz Arduino okruženje ili MicroPython.

Koliko traje baterija na MuxCardu?

Zavisi od načina korišćenja. E-ink ekran troši energiju uglavnom kada se prikaz menja, pa baterija može dugo da traje ako se informacije retko osvežavaju i ako se Wi-Fi ne koristi stalno. Tvrdnju o trajanju „danima ili nedeljama” treba proveriti u zvaničnoj dokumentaciji ili realnim testovima.

Kako se MuxCard puni i povezuje sa računarom?

Puni se i programira preko posebnog adaptera. Adapter se povezuje sa skrivenim kontaktima na ivici kartice i omogućava USB-C vezu za punjenje baterije i prebacivanje koda.

Da li je MuxCard otporan na savijanje u džepu?

Ne bi ga trebalo savijati niti nositi u zadnjem džepu pantalona. Zbog debljine od samo 1 mm, e-ink ekrana i tanke baterije, uređaj može da se ošteti ako je izložen pritisku.
